一、概 述

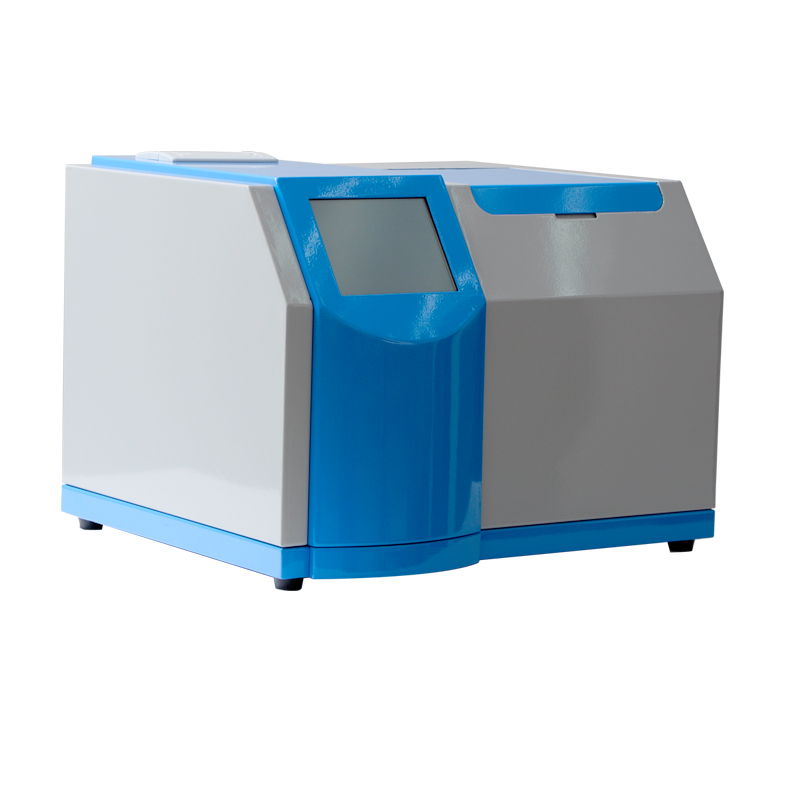

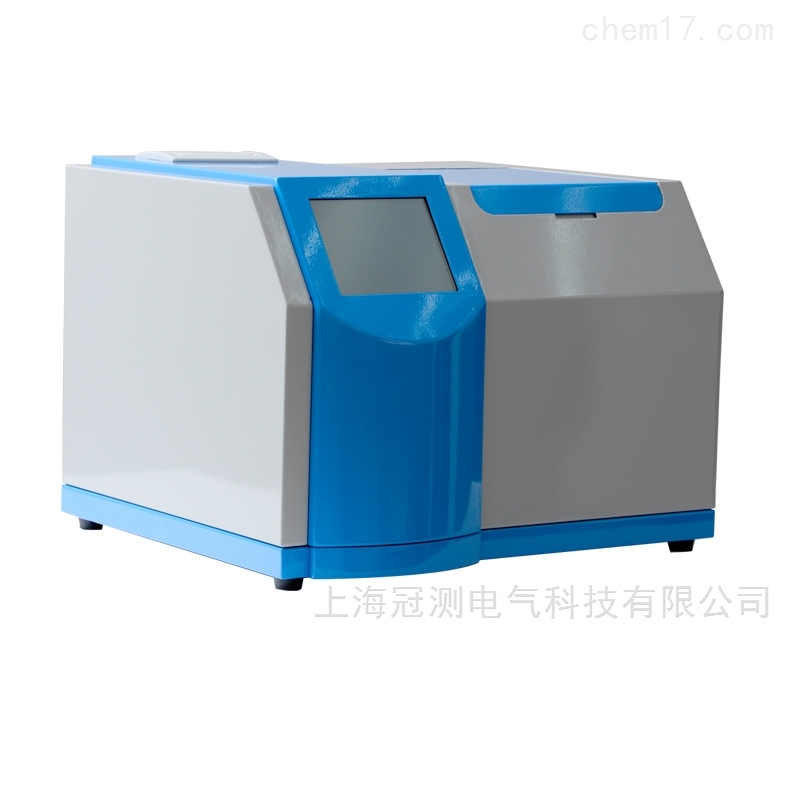

GC-5654A全自動油介質損耗及電阻率測試儀依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數的測量。一體化結構。内部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、标準電容器、高阻計、直流高壓源等主要部件。儀器内部采用全數字技(jì )術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。

二、主要功能及特點

（1）油杯采用符合國标GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。

（2）儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差範圍以内。

（3）内部标準電容器為SF₆ 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用後仍然得到保證。

（4）交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損測試準确性影響，即便是發電機發電，該儀器也能正确運行。（可選）

（5）完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。

在中頻感應加熱爐内設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。

（6）試驗參數設置方便。溫度設置範圍0～95℃，交流電壓設置範圍

200～2200V，直流電壓設置範圍0～500V。

（7）采用大屏幕TFT純彩液晶觸控顯示器，顯示清晰。隻需簡單設置，儀器即可自動進行測試。并自動存儲和打印測試結果。

（8）自帶實時時鍾，測試日期、時間可随測試結果保存、顯示、打印。

（9）空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精确計算。

（10）儀器以RAM9平台為核心，測試精度高、速度快。

三、GC-5654A全自動油介質損耗及電阻率測試儀主要技(jì )術指标

電 源 電 壓： AC 220V±10%

電 源 頻 率： 50Hz/60Hz ±1%

測 量 範 圍： 電容量     5pF～200pF

              相對電容率   1.000～30.000

              介質損耗因數 0.00001～100

測 量 精 度：          相對電容率   ±（1～10）%讀數

              介質損耗因數 ±(5%讀數±0.0002)

分  辨  率： 電容量     0.01pF

              相對電容率   0.001

              介質損耗因數 0.00001

測  溫 範 圍：0～95℃

溫度測量誤差：±0.5℃

交流實驗電壓：200～2200V   連續可調，頻率50Hz

直流試驗電壓：0～500V     連續可調

功    耗：  100W

外 型尺 寸：  460mm× 370mm×330mm

總  重 量：  25Kg

四、使用條件

環境溫度：  0℃～40℃

相對濕度：  <75%
