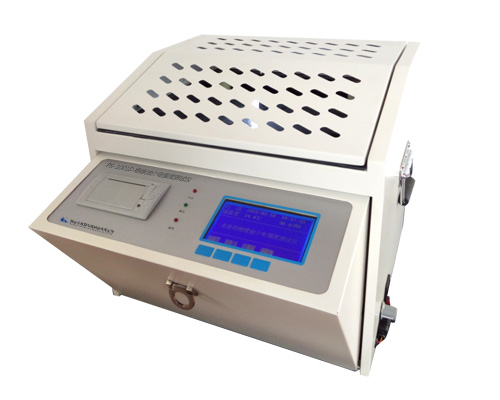

絕緣油介電強度測試儀

   技(jì )術參數

一、 概述

絕緣油介電強度測試儀是我公司全體科研技(jì )術人員，依據國家标準GB507-1986及行标DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準确度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型号。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗*力強、安全可靠。

二、 GCJY-100B絕緣油介電強度測試儀儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器内設寬範圍看門狗電路杜絕了死機現象；

3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種國家标準方法和自定義操作，能适應不同用戶的多種選擇；

4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等幹擾現象的發生；

5. 儀器*的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模拟電路中造成的誤差，使測量結果更加準确；

6. 儀器内部具有過流、過壓、短路等保護等功能，并且具有*的抗*力，電磁兼容性好；

7. 便攜式結構，易于移動，戶内外使用均很方便。

三、GCJY-100B絕緣油介電強度測試儀技(jì )術指标

1. 升壓器容量    1.5kVA

2. 升壓速度     2.0 kV/s，3.0 kV/s， 二檔任選

                誤 差  0.2kV/s

3. 輸出電壓     0～100 kV

4. 電源畸變率   ＜1%

5. 顯示方式     大屏幕液晶漢字顯示

6. 電極間隙     标準2.5 mm

7. 外形尺寸     長430 mm；寬350 mm； 高370 mm

8. 儀器重量     26 kg

四、使用條件

1. 環境溫度     0～40℃

    2. 相對濕度     ≤ 85%

    3. 工作電源     AC 220V ± 20%

    4. 電源頻率     50 Hz ± 5 Hz

5. 功率消耗    ＜200 W
