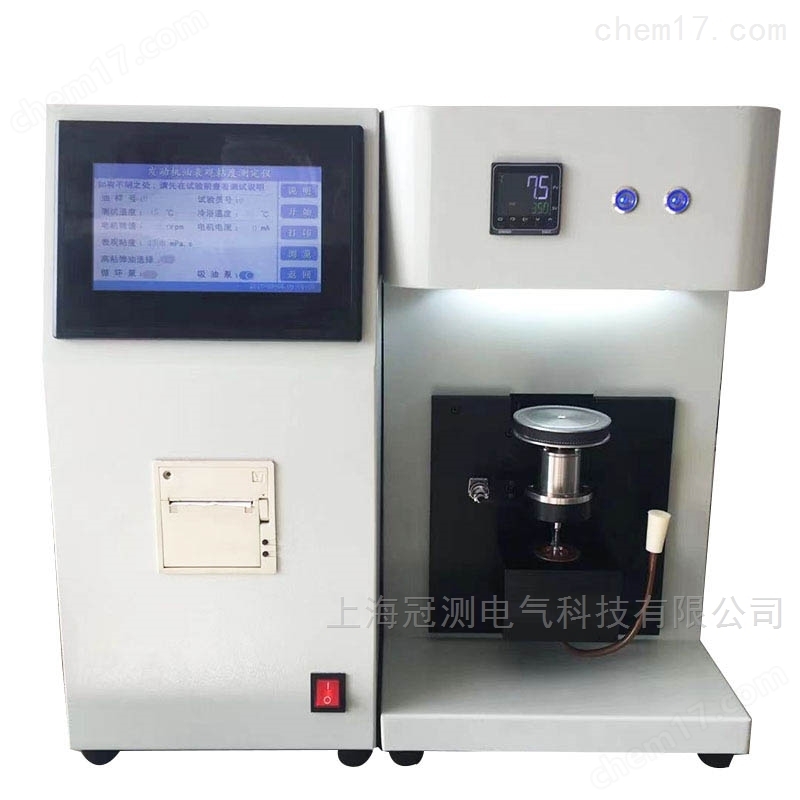

一、全自動發動機油表觀粘度測定儀GC-6538Z概   述

    發動機油表觀粘度測定儀是依據GB/T 6538和ASTM D5293試驗方法設計、制造的。适用于測量發動機油在剪切應力約為1200～20000 mPa.s，剪切速率為105~104 S-1的條件下，-5~-35℃的表觀粘度。該儀器采用全自動溫控設備，用戶隻需在彩色觸摸屏上操作即可方便快捷的進行測試分析。同時采用最新的智能控制系統，提升了儀器的穩定性和可靠性，使控溫精度更加精确，測試精度更高。

二、全自動發動機油表觀粘度測定儀GC-6538Z技(jì ) 術 參 數

1 電源：AC 220V±10%   50Hz±5%

2 整機功率：2KW

3 加熱功率：800W

4 測溫範圍：-50~100℃

5 測溫精度：±0.1℃

6 制冷範圍：-60℃~常溫

7 環境溫度：-40~30℃

8 測定範圍：1200～20000 mPa.s

三、結構與原理

發動機油表觀粘度測定儀由主控制系統、定子溫度自動控制系統、定子測定單元、電機轉速測量系統、浴槽溫度自動控制系統、制冷系統和冷浴循環系統等組成。儀器采用*微電腦控制，觸摸屏人機交互，計算、顯示、打印自動化，大大方便了試驗人員的檢測工作。

儀器采用模糊控制原理，利用複疊式壓縮機實現對制冷設備的控溫，能夠準确精密控制制冷冷浴和定子溫度，控制精度高，同時系統能夠根據用戶設定溫度，按照非線性曲線達到設定溫度。測溫系統采用高精度熱電阻能夠精密測量溫度，測溫準确，精度較高。

系統采用彩色觸摸屏進行人機交互，微電腦自動控制，用戶可以方便設置儀器參數，快捷地進行測定。具有實時監控系統工作參數，并對實驗結果進行打印、存儲功能，具有查詢功能，可以方便的查詢各種油品的曆史數據。

儀器按照GB/T6538标準設計，用戶可以使用本儀器進行表觀粘度測定。儀器帶有标定功能，可以方便快捷的對系統的各個部分進行标定校準。試驗時，用戶可以首先使用标準油對儀器進行校準，校準結束之後，描繪出粘度和電機轉速的關系。測試時通過自動曲線拟合，獲得待測油品的表觀粘度。

儀器具有如下特點：

1 結構緊湊，造型美觀，操作方便。

2 采用模糊控溫原理，控溫精度高，響應速度快。

3 采用彩色觸摸屏及微電腦控制，方便用戶使用。

4 自動或手動打印機實驗結果，方便備案存檔。

5 采用精密算法自動計算發動機油表觀粘度

四、定子測定單元介紹

定子測定單元由五部分構成，包括定子油杯、恒轉矩電機轉子、測溫系統、循環冷浴系統和加熱系統構成。由一個電子馬達驅動一個與定子緊密配合的轉子，在轉子和定子的空隙間充滿試樣，并在靠近定子油杯内壁處放置一個溫度傳感器，通過調節流過定子的循環冷浴溫度來控制試驗溫度，并在定子上安裝了一個小功率直流加熱器，當定子溫度發生微小變化時，來調節定子的溫度，使溫度穩定。

試驗時，在定子油杯中加入适量油樣，啓動電機，帶着轉子轉動，通過調節電機的轉矩，使電機轉矩保持恒定，同時校正轉子的轉速使之作為發送機油表觀粘度的函數。校正結束之後，由校正的數據和轉子的轉速來确定試樣的粘度。

主機控制單元的兩個插座分别連接冷浴循環泵，負壓清洗泵。兩個冷浴循環接口，通過橡膠連接管和循環冷浴相接，用來對定子降溫。

五、儀器安裝調試方法

（1）儀器開箱之後，請按照裝箱單清點配件，如果發現有破損或者缺少的情況，請及時與廠家取得聯系；

（2）儀器要垂直搬運，搬運過程中儀器的傾斜度應不大于30度，安裝在避光地方，且與牆壁相隔0.2m，安裝要平穩，否則壓縮機啓動之後會産生噪聲；

（3）将循環冷浴放在設備旁邊，用橡膠連接管将循環冷浴的冷卻液進出口與主機後側的冷卻液進出口連接起來，并确保冷卻液不會洩露；

（4）使用前檢查循環冷浴中的酒精量，如果酒精不足冷浴槽内銅管高度，需要加入酒精，蓋緊注入孔；（如果是第一次添加酒精，應啓動循環泵，以便排出矽膠管中空氣。然後關閉循環泵。）

（5）将循環泵控制線的一端插入循環冷浴系統後側的插座，另一端插入主機後側的插座；

（6）将定子測定單元後側的溫度傳感器插頭連接牢固；

（7）開關處于關閉狀态，将電源插頭插入測定器電源插座。
