絕緣油是變壓器中變壓器絕緣油專用氣相色譜儀的絕緣材料，也是變壓器繞組和鐵芯的冷卻油。變壓器油中含有一氧化碳、二氧化碳、甲烷、乙烷、乙炔、乙烯、氫氣等氣體，當絕緣油中的總含氣量小于3%（V/V）時，絕緣油能夠起到很好的絕緣效果。但是如果絕緣油中的總含氣量過高，就會大幅度降低絕緣油的絕緣強度。而且絕緣油中的氣泡在經過高電場區域的時候可能引起局部放電，産生二次氣泡，危害整個絕緣線路，并且會加速絕緣油的老化程度，造成變壓器故障甚至損壞。
因此，國家出台了DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》、GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、電力行業标準DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》、GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》等多個絕緣油含氣量的相關檢測标準，絕緣油中的含氣量成為電力行業必定檢測的一項指标。

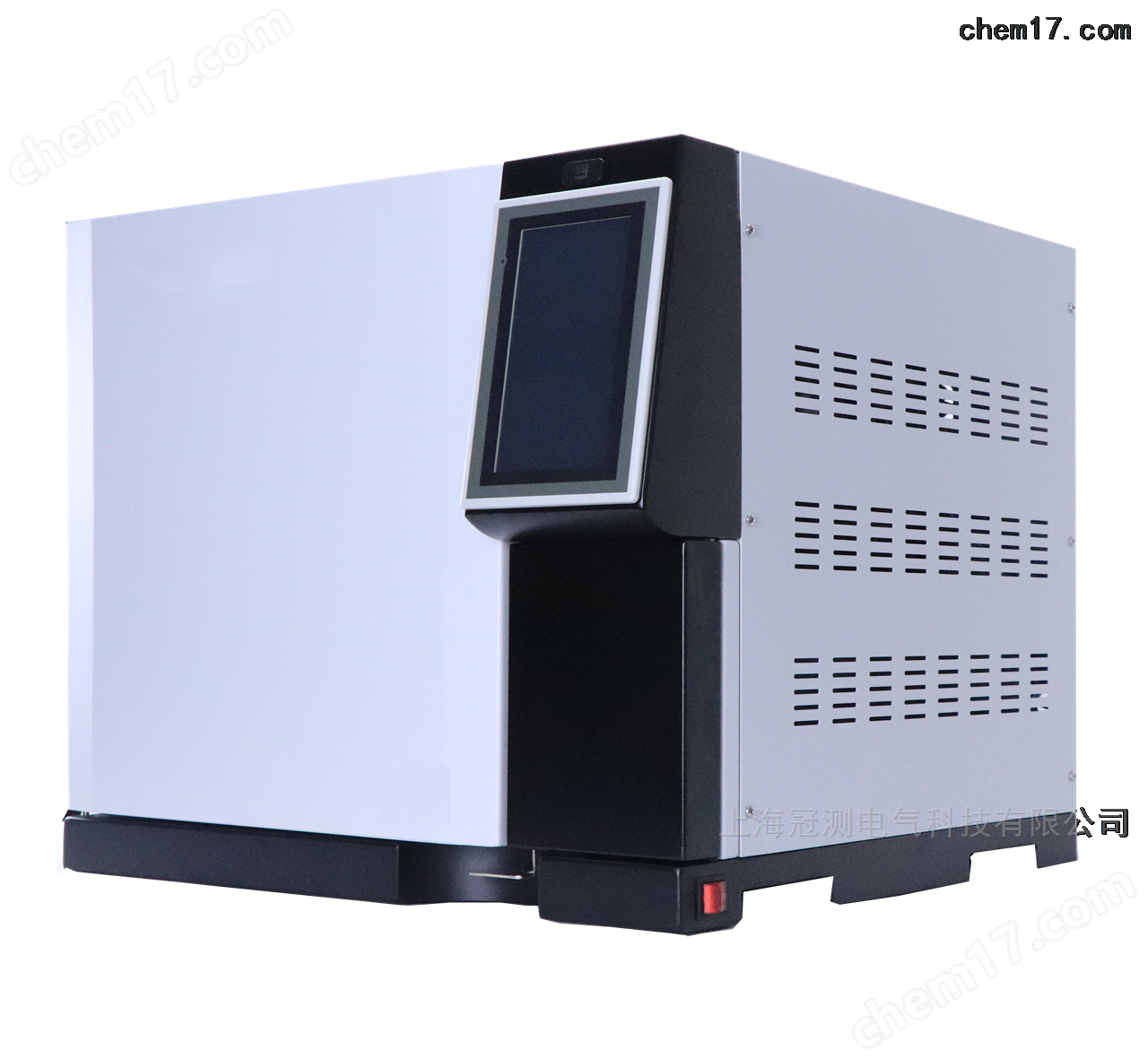

對此，變壓器絕緣油專用氣相色譜儀儀器面向絕緣油生産企業和充油電器設備廠家推出的，配置雙FID檢測器，TCD檢測器，鎳轉化爐，填充柱進樣器，三路絕緣油專用色譜柱等，對絕緣油中的一氧化碳、二氧化碳、甲烷、乙烷、乙炔、乙烯、氫氣7種氣體一次進樣即可得出分析結果，是絕緣油生産企業和充油電器設備廠家變壓器絕緣油專用氣相色譜儀的檢測儀器。
相關标準 Relevant standards
DL/T 703-2015《絕緣油中含氣量的氣相色譜測定法》
GB/T 17623-2017《絕緣油中溶解氣體組分含量的氣相色譜測定法》
DL/T 722-2014《變壓器油中溶解氣體分析和判斷導則》
GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》
産品參數 Product Parameters
基 本 參 數 | 儀器型号 | GC-2030G |
主要用途 | 用于有機化合物（無機氣體）的定性定量分析 | |
工作環境要求 | 溫度要求：15℃—35℃ | |
濕度要求：25%—80% | ||
電源要求：AC220V±10%，50Hz | ||
功率要求 | 2200W | |
外形尺寸 | 周圍溫度每變化1℃，柱溫箱溫度變化小于0.01℃ | |
重量 | 從 350 降到 50℃ ≤8min（室溫25℃） |
主 機 | 溫控區 | 6路獨立控溫 |
電路設計 | 采用ARM嵌入式設計，内部CAN的方式，溫控采用高頻1700次/秒的反饋機制，控制精度更高 | |
顯示器 | 7寸彩色觸摸屏顯示，中英文切換，智能化人機對話 | |
進樣口 | 可配3個進樣器（填充進樣口、分流/不分流毛細進樣口） | |
檢測器 | 可zui多選配4個檢測器（FID、TCD、FPD、ECD、NPD、PID） | |
輔助進樣裝置 | 可選配進樣閥、頂空進樣器、熱解析進樣器、自動進樣器等 | |
色譜軟件 | Tetchrom®全反控網絡色譜工作站，可自動獲取到色譜儀IP，MAC地址，并能夠實現網絡自診斷，儀器聯網即可實現軟件遠程更新，固件“一鍵更新"等功能 | |
連接方式 | 網絡端口連接，亦可同時選擇485等模拟輸出口，可通過MUDBAS（TCP/IP）協議實現在線儀表的DCS快速通訊及連接 | |
智能化 | 具有開機自動調取方法文件，自檢，當色譜儀達到開機條件後，自動完成升溫、點火、準備、自動閥切換、做樣、後處理并上傳數據結果到DCS，可輕松實現在線監測的項目要求 | |
方法儲存及方法序列 | 儀器内部具有大容量儲存卡8G，可大量儲存色譜方法；方法序列可随意編輯，以便測定不同項目或者實現測試完畢後自動關機等動作，較少人工的無效等待 | |
斷電保護 | 儀器采用斷電保護功能，斷電瞬間自動保存設置數據，來電即可實現自動升溫點火等常規儀器準備工作 | |
自動化 | 配套8路外部事件，各路事件獨立完成所需要參數的設置及執行 | |
快速功能 | 儀器具有一鍵準備，一鍵降溫，一鍵運行及一鍵點火等快速測試功能，大大節約客戶無效等待時間 | |
拓展 | zui多4路輸入輸出設計，可輕松實現通過外部設備啓動色譜儀或者色譜儀啓動外部事件，輸出模式：IO無源觸點或者24V輸出 |
柱 箱 | 升降溫 | 具備快速加熱和冷卻功能 |
柱箱溫度 | 室溫以上5℃ ～ 450℃（使用液态CO2時可達-50℃，液氮可達-99℃） | |
程序升溫 | 21階21平台 | |
zui大升溫速率 | 120℃ / min | |
溫度設定精度 | 0.1℃ | |
控溫精度 | 0.02℃ | |
溫度穩定性 | 周圍溫度每變化1℃，柱溫箱溫度變化小于0.01℃ | |
冷卻速度 | 從 350 降到 50℃ ≤8min（室溫25℃） | |
超溫保護 | 柱溫箱内溫度過高時，開啓自動保護功能 | |
zui大運行時間 | 9999.99分鍾 |
進 樣 系 統 | 分流/不分流 毛細柱進樣口 | 用途：用于毛細管色譜柱的進樣，多用于微量雜質測定 |
進樣閥 | 高溫伴熱閥箱：zui多可控制4路多通閥，zui高可達225度 |
檢 測 器 單 元 | 基本參數 | 可同時安裝四個獨立控溫的檢測器，檢測器的氣體由手動壓力控制系統控制，檢測器的數據采集速率是zui高可達250Hz（4ms） |
氫火焰離子化 檢測器 （FID） | zui高使用溫度：420℃ 方式：雙流路方式 自動點火功能：采用軍工級點火器，點火絲采用非裸露設計，使用壽命是常規點火絲100倍，10年質保 檢測限：5.0 × 10-12g/s（正十六烷） 基線噪音：≤2 ×10-14A 基線漂移：≤1 × 10-13A/30 min(儀器穩定2小時後) 動态範圍：107 | |
熱導檢測器 （TCD） | zui高使用溫度：300℃ 方式：雙臂微孔熱絲設計 靈敏度：S值≥8000mv.ml/mg(苯) 基線噪音：≤10uv 基線漂移：≤50uv/30min 動态範圍：105 | |
色 譜 控 制 軟 件 | Tetchrom色譜 工作站 | 适用于win7、win10等操作系統，由符合A/A（美國分析學會）标準的CDF文件讀入采樣數據 |
數據采集 | 自主開發的反控型網絡色譜工作站，實現三通道數據同時采集及控制（提供軟件著作證書） | |
權限管理 | 可實現運維人員，儀器使用員和設備管理員三級權限管理 | |
數據傳輸 | 采用網口通信的方式，數據吞吐量更快速，雙向握手頻率更高，具有*自主知識産權的色譜系統具有MODBUS/TCP的标準接口，可以和DCS方便對接 | |
靈敏度 | 1uV*s，動态範圍：220 | |
網絡通信 | 支持無線網絡通信連接 | |
無人值守功能 | 支持開機自啓動，自動升溫，自動點火，自動開橋流，自動采集樣品，自動處理數據，自動出數據趨勢圖等自動化在線監測所需要的各種功能 | |
自動标定 | 對于定制化項目，可實現自動走零，走标，校零，校标等功能，也可定時校準 | |
系統安全 | 全面支持FDA-21CFR Part11認證（電子署名、履曆、用戶密碼）、系統适用性測試（SST）和系統認證工具（IQ/OQ） | |
批量化處理功能 | 批處理功能使得儀器的控制、自動進樣器序列采集、自動積分校正及輸出報告均可一氣呵成，将日常繁瑣的分析簡單化 | |
數據比對 | 強大的後處理功能，譜圖比較、重校正、數據的輸入輸出等功能“特别關注Online"可以在線得到分析結果，而無需等到采集結束 |
産品特征 Product Characteristics
1、絕緣用專用氣相色譜儀配置方案，配置雙FID檢測器，TCD檢測器，鎳轉化爐，填充柱進樣器，三路絕緣油專用色譜柱，對絕緣油中的一氧化碳、二氧化碳、甲烷、乙烷、乙炔、乙烯、氫氣7種氣體一次進樣即可得出分析結果。
2、全新生産工藝，重新設計儀器内的氣源通路和内部結構，零部件布局更加合理，降低元器件信号幹擾，提高檢測準确度，設備的穩定性和耐用度。
3、采用7寸彩色觸摸屏控制，專業色譜儀UI操作界面設計，直觀反映進樣口、柱溫箱、檢測器的内部溫度值和個檢測器的數值，以及運行時間，具備一鍵降溫功能，用戶可以自行設定檢測條件，使用及其方便。
4、儀器具備優良的重複性，采用自動進樣器進樣的實驗條件下，儀器測試的重複性誤差可達2%，優于國标規定的3%。
5、柱溫箱采用六路獨立溫控系統，自動後開門系統，21階21平台程序升溫，升/降溫速度快，溫控精度達到0.1℃，使設備能勝任大範圍的樣品分析。
6、可以直接與計算機進行聯機，通過PC端網絡版色譜工作站軟件對儀器進行操作(zui大支持253台)，實現程序控制儀器進樣口，柱溫箱，檢測器的升溫和降溫。在客戶配置有自動進樣閥(或者自動進樣器)的條件下可以實現儀器無人值守，儀器自動升溫點火，自動加載方法，自動計算測試結果等一些列的測試流程，滿足在線測試的要求。
7、物聯網色譜儀技(jì )術，内置IP協議棧，可通過企業局域網或互聯網将測試數據上傳至傳至現場實驗室、部門主管及上級領導的計算機中，方便各個部門實時監控儀器的運行及檢測結果。可以通過互聯網直接與廠家進行對接，實現氣相色譜儀的遠程診斷，遠程程序更新等。
