可實現自動定量循環清洗、進油、油氣分離、樣品分析，數據處理，實時報警；快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隐患信息，避免設備事故，減少重大損失，提高設備運行的可靠性。

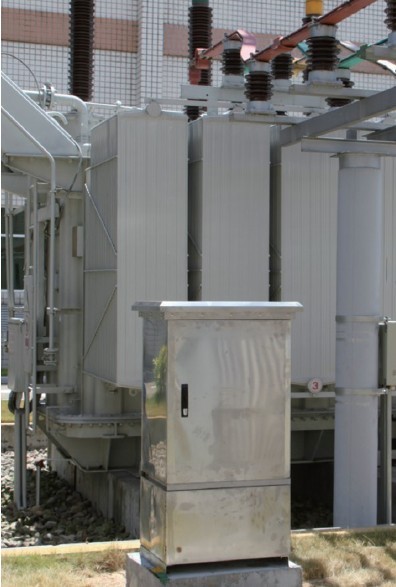

GS-101H變壓器油色譜在線監測系統可實現自動定量循環清洗、進油、油氣分離、樣品分析，數據處理，實時報警；快速地在線監測變壓器等油浸式電力高壓設備的油中溶解故障氣體的含量及其增長率，并通過故障診斷專家系統早期預報設備故障隐患信息，避免設備事故，減少重大損失，提高設備運行的可靠性。該系統作為油色譜在線監測領域的新一代産品，将為電力變壓器實現在線遠程 DGA 分析提供穩定可靠的解決方案，是電力系統狀态檢修制度實施的有力保障。
GS-101H變壓器油色譜在線監測系統價格産品參數
| 序号 | 技(jì )術參數名稱 | 提供值 | ||
| 1 | 系統型号 | GS-101H | ||
| 2 | 工作環境溫度 | -40℃～＋70℃ | ||
| 3 | 工作環境濕度 | 相對濕度5～95%（裝置内部既無凝露，也不應結冰） | ||
| 4 | 大氣壓力 | 70kPa～110kPa | ||
| 5 | 工作電源 | AC 220 V±10% ， 50Hz | ||
| 6 | 監測組分 | H2、 CO、 CO2、 CH4、 C2H4、 C2H2、 C2H6等7種氣體組分及總烴、相對增長率及增長速度； 油中微水監測可選 | ||
| 7 | 分析診斷功能 | 通過改良三比值法、大衛三角法及立方體圖示法對監測數據進行分析、診斷，并提供原始譜圖 | ||
| 8 | 小檢測周期 | 40-60分鍾，可由用戶自行設定，默認24小時 | ||
| 9 | 取樣方式 | 循環取樣，安全真實地反應變壓器中氣體真實情況 | ||
| 10 | 油氣分離方式 | 真空全脫氣方式 | ||
| 11 | 數據存儲壽命 | ≥ 10 年 | ||
| 12 | 配備載氣量 | 氣源發生器 | ||
| 13 | 監測氣體 | 測量範圍 | 低檢測 | 測量誤差 |
1） | H2 | 1 ～ 10000 µ l/l | 1µ l/l | ±10% |
2） | CO、 CO2 | 5～ 50000 µ l/l | 5µ l/l | ±10% |
3） | CH4 | 0.1 ～ 20000 µ l/l | 0.1-0.5 µ l/l | ±10% |
4） | C2H4 | 0.1 ～ 20000µ l/l | 0.1-0.5 µ l/l | ±10% |
5） | C2H6 | 0.1 ～ 20000 µ l/l | 0.1 -0.5µ l/l | ±10% |
6） | C2H2 | 0.1 ～ 5000 µ l/l | 0.1-0.5 µ l/l | ±10% |
7） | H2O（可選） | 1 ～ 800 µ l/l | 1µ l/l | ±10% |
8） | O2(可選) | 30~50000ul/l | ||
9） | 總含氣量 | 0.2 ～ 15% | ||
10） | 水活性 | 1 ～ 1aw | 0.01 | ±10% |
11） | 油溫監測 | 40～ 80℃ | ||
| 14 | 穩定性（測量偏差） | 同一試驗條件下對同一油樣的監測結果偏差不超過 10%（中等濃度） | ||
| 15 | 靜電放電抗擾度 | 4 級，± 8kV－± 15kV | ||
| 16 | 電快速瞬變脈沖群抗擾度 | 4 級，± 4kV | ||
| 17 | 浪湧（沖擊）抗擾度 | 4 級，± 4kV | ||
| 18 | 耐地震能力：地震波為正弦波 持續時間：三個周波，安全系數 1.67 | 地震烈度 9 度地區： 地面水平加速度 0.4g ，地面垂直加速度 0.2g | ||
| 地震烈度 8 度地區： 地面水平加速度 0.25g ，地面垂直加速度 0.125g | ||||
| 地震烈度 7 度地區： 地面水平加速度 0.2g ，地面垂直加速度 0.1g | ||||
| 19 | 存儲運輸極限環境溫度 | -40 ℃ ～＋ 80 ℃ | ||
| 20 | 外殼的防護性能 | 室外安裝部件（本系統和通訊控制單元） IP56 | ||
| 21 | 外形尺寸 | 寬 585mm × 深 425mm × 高 1010mm | ||
| 22 | 整機重量 | 125kg | ||
| 23 | 基礎尺寸 | 寬 700mm × 深 380mm × 地面高 300mm | ||
GS-101H變壓器油色譜在線監測系統價格産品特征
GS-101H變壓器油色譜在線監測系統是結合了本公司在電力色譜自動全脫氣裝置運行中近二十年的成功經驗，并總結國内外油色譜在線監測的優缺點，傾心打造而成。該系統保持了我公司産品向來所具有的穩定性、可靠性、準确性等方面的優勢：
* 在線檢測H2、CO、CO2、CH4、C2H4、C2H2、C2H6、02及微水的濃度及增長率；
* 定量清洗循環取樣方式，真實地反應變壓器油中溶解氣體狀态；
* 油氣分離安全可靠，不污染，排放和不排放變壓器油可由用戶自己選擇；
* 采用複合色譜柱，提高氣體組分的分離度；
* 采用進口特制的檢測器 ，提高烴類氣體的檢測靈敏度；
* 高穩定性、高精度氣體檢測技(jì )術，誤差範圍為 ± 10%；
* 成熟可靠的通信方式，采用标準網絡協議，支持遠程數據傳輸；
* 數據采集可靠性高，采用過采樣技(jì )術Δ－∑模數轉換器，24位分辨率，自動校準；
* 多樣的數據顯示及查詢方式，提供報表和趨勢圖，曆史數據存儲壽命為10年；
* 環境适應能力強，成功應用于高寒、高溫、高濕度、高海拔地區；
* 抗幹擾性能高，電磁兼容性能滿足 GB/T17626 與 IEC61000 标準 ；
* 提供有兩級報警功能，報警信号可遠傳；
* 開放的數據庫，可接入電力系統局域網；
此外,GS-101H系統采用了模塊化設計，高性能嵌入式處理器的應用使色譜在線監測系統更加穩定可靠，并具有下列特點：
* 更快的分析周期，小監測周期為40-60分鍾，可由用戶自行設置，推薦檢測周期為24小時檢測一次；
* 油氣分離速度快，僅需10分鍾多鍾左右，采用特殊的環境适應技(jì )術，消除溫、濕度變化對氣體分配系數的影響；
* 分析後的油樣采用脫氣和緩沖處理技(jì )術，消除回注變壓器本體的油樣中夾雜的氣泡，多層隔離式回注油（返油）技(jì )術，保證載氣不會帶進變壓器本體中；
* C2H2低檢測限可達 0.1-0.5 μ L/L ；
* 采用雙回路多模式恒溫控制，控溫精度達 ± 0.1 ℃ ，設備配有自動恒溫工業空調；
* 采用嵌入式處理器控制系統，将油氣分離、數據采集、色譜分析、濃度計算、數據報警、設備狀态監控等多功能集于一體，不會出現數據丢失等情況，大大提高了系統的可靠性和穩定性；
* 功能接口電路采用光耦隔離設計，進一步提高系統抗幹擾性能；
* 采用以太網方式，可實現全數字、遠程數據傳輸、控制和參數設置；
* 加強系統故障診斷功能，提供改良三比值法、大衛三角法和立方體圖示法，給出診斷結果 ；
* 加強系統自檢，增加遠程維護功能，提供設備異常事件報警；
* 支持 61850通訊協議，提供同類監測設備組網功能，可實現某一區域的集中遠程診斷；
* 系統結構采用19”标準機箱和高集成模塊化設計，結構緊湊，安裝維護簡便，操作人性化；
* 可擴展性高，可便捷的與其它監測裝置集成；
* 無鋼瓶設計，不需要每年更換載氣，大大減少了售後維護量，并且沒有高壓容器在變壓器旁，設備安全性得到充分保障，沒有任何安全隐患。
