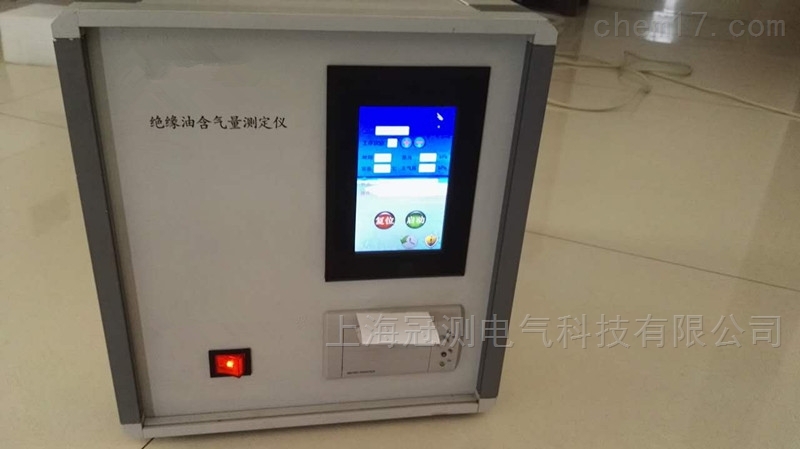

一 GC-423A絕緣油含氣量測定儀儀器簡介

GC-423A絕緣油含氣量測定儀是按照DL423－91電力行業标準設計制造，用于充油電氣設備中絕緣油含氣量的測定。該儀器采用進口精密傳感器設計制造，性能穩定可靠，操作方便快捷。
儀器工作原理：
被測油樣進入高真空脫氣室，使試油中溶解的氣體迅速釋放出來，根據試油進入脫氣室前後釋放氣體産生的壓力差值，結合溫度、試油量、脫氣室容積、脫氣室溫度等參數計算出油中氣體的含氣量，以标準狀态下（101.3kPa、0℃）氣體對試油的體積分數（%）表示被測油樣中的含氣量。
主要組成部分及功能：
1、試油定量單元：定量（50mL左右）的測試油樣，将其引入到脫氣系統進行脫氣。
2、脫氣單元：采用真空型壓力噴霧，電動攪拌，使試油中溶解的氣體迅速釋放出來。
3、數據檢測處理系統：運用進口高精度傳感器，測量試油進入脫氣室前後釋放氣體所産生的壓力差值，經放大及數據處理後，計算出的油中含氣量體積百分比。
4、顯示輸出系統：采用大屏幕液晶顯示，打印機自動輸出測試結果。

二 絕緣油含氣量測定儀結構特點

1、該儀器采用全金屬結構，避免玻璃器皿式測試儀密封性不好及易碎等問題。
2、采用進口精密差壓傳感器，确保數據精确度和良好的重複性。
3、測試過程中，實時監測大氣壓和環境溫度，自動換算成标準大氣壓下0℃時的含氣量，簡化繁瑣實驗步驟和計算過程。
4、儀器在測試的過程中，真空泵的運行根據儀器狀态自行控制，延長了真空泵的使用壽命。
5、儀器可以自動儲存測試時的時間，溫度，大氣壓等99條測試數據，方便數據的查詢。
6、操作簡單方便，大屏幕液晶顯示，自動打印測試數據。

三 絕緣油含氣量測定儀主要技(jì )術參數

檢測靈敏度： 即*小檢知量：<0.3%
重  複  性： 同一油樣數次平行試驗結果，重複性＜10%
工作 電源：  交流220V±10%   50Hz±2.5%
工作溫度：   0~40℃
工作濕度：   ≤85%

四 安裝方法
1、儀器開箱後，對照儀器配件裝箱單，核對配件是否齊全、有無損傷。如配件不全或有損傷請及時與我公司聯系。
2、将帶有針管轉接頭的聚乙稀管一端連接到進油口。盡量保證針管接頭和針管口其密封良好和針芯活動自如，針管内試樣容量應超過70mL，可放在左後側的針筒支架的大孔内即可。（如果不用針管進樣，也可取超過70ml試樣，通過所配的短不鏽鋼管吸油進樣）
3、将一段短不鏽鋼管與排油口連接，另一端用一容器接排出的廢油。
4、真空泵接口用配件中較長的一段不鏽鋼管與真空泵相連接。
5、真空泵電源與真空泵上所帶的三芯航空插頭相連接。
6、連接主機電源。
