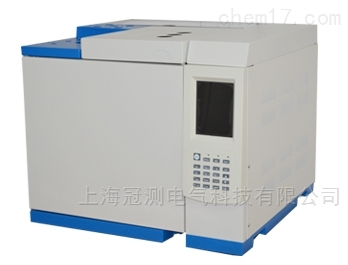

GC-9580電力變壓器油氣相色譜儀技(jì )術是一種多組分混合物的分離、分析的技(jì )術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分進行定性、定量分析。

該儀器是按照電力系統《絕緣油中溶解氣體組分含量測定法(色譜法)》要求,采用微機自動控制、全鍵盤操作、大屏幕液晶顯示，具有控溫精度高、性能穩定可靠、靈敏度高、重複性好等特點。

該儀器采用雙柱并聯分流系統。配有TCD和雙FID及甲烷轉化爐，能一次進樣實現油中溶解氣體七組分（H2、CH4、C2H2、C2H4、C2H6、CO、CO2）的全分析，必要情況下可以做氣體九組份（H2、O2、N2、CH4、C2H2、C2H4、C2H6、CO、CO2 ）的全分析。

儀器可用于電力系統油氣設備内部故障檢測，氫冷發電機冷卻介質分析、六氟化硫雜質分析、鍋爐煙氣分析、天然氣分析和環境監測分析等。既可作分析，又可作通用分析，因而它成為石油、化工、礦山等系統作為氣體分析的有效設備。

産品别稱：油色譜分析儀、全自動油色譜分析儀、自動油色譜分析儀

GC-9580電力變壓器油氣相色譜儀産品參數

主要技(jì )術指标

檢測器技(jì )術指标

産品特征

• 1、采用了技(jì )術*的10/100M自适應以太網通信接口、并内置IP協議棧、使儀器可以輕松的通過企業内部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理
• 2、儀器内部設計3個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管（如質檢科長、生産廠長等）、以及上級主管（如環保局、技(jì )術監督局等），可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果
• 3、儀器選配的NetChromTM工作站可以同時支持多台色譜分析儀工作，實現數據處理以及控制，簡化了文檔管理，并da程度地降低了用戶的實驗室投資以及運行費用
• 4、系統具有中、英文操作系統，用戶可根據需要自行切換
• 5、控溫區域可由用戶自由命名，方便用戶的使用
• 6、儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足複雜樣品分析，可選配多種高性能檢測器，如FID、TCD、ECD、FPD和NPD，多可同時安裝四個檢測器。也可采用檢測器追加方式，在儀器購入後很方便地選購、安裝其它檢測器
• 7、儀器采用模塊化的結構，設計明了、更換升級方便，保護了投資的有效性
• 8、全新的微機溫度控制系統，控溫精度高，可靠性和抗幹擾性能*；具有六路*獨立的溫度控制系統，可實現十六階程序升溫，使該設備能勝任更大範圍的樣品分析；具有柱箱自動後開門系統，使低溫控制精度得到提高，升/降溫速度更快
• 9、儀器可選配*的電子流量控制器（EFC）、電子壓力控制器（EPC）實現了數字控制，可大大提高定性和定量結果的重現性
• 10、儀器設計定時自啓動程序，可以輕松地完成氣體樣品的在線分析（需配備在線自動進樣部件）
• 11、全微機控制鍵盤的操作系統，操作簡單、方便；并設計檢測器自動識别技(jì )術。具有故障診斷以及斷電數據保護的功能，可自動記憶設定參數
• 12、儀器内置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能
• 13、采集色譜信号及數據處理，适于WinXP 、Win2000、Windows7等操作系統。由符合A/A（美國分析學會）标準的CDF文件讀入采樣數據，因此可與Agilent、Waters等色譜工作站接軌
• 14、具有*自主知識産權的色譜系統，具有MODBUS/TCP的标準接口，可以和DCS方便對接
• 15、儀器可以和國内外多個廠家生産的自動進樣器對接；如島津的AOC-20i、意大利GCA公司的GC系列高速液體、氣體自動進樣器等

• 變壓器油氣相色譜分析儀簡介

  變壓器油色譜儀是用色譜法測定變壓器油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。

  适用于電力系統絕緣油中溶解氣體組份含量的測定，一次進樣即可完成絕緣油中溶解的7種氣體組分含量的全分析，其對乙炔的小檢測濃度達0.05ppm，穩定時間小于40分鍾基線平穩。

  主要檢測：H2、CO、CO2、CH4、C2H4、C2H6、C2H2



  方法引用标準
  ◆DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》
  ◆GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
  ◆電力行業标準DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》
  ◆GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》

  ◆DL/T 722-2014 《變壓器油中溶解氣體分析和判斷導則》

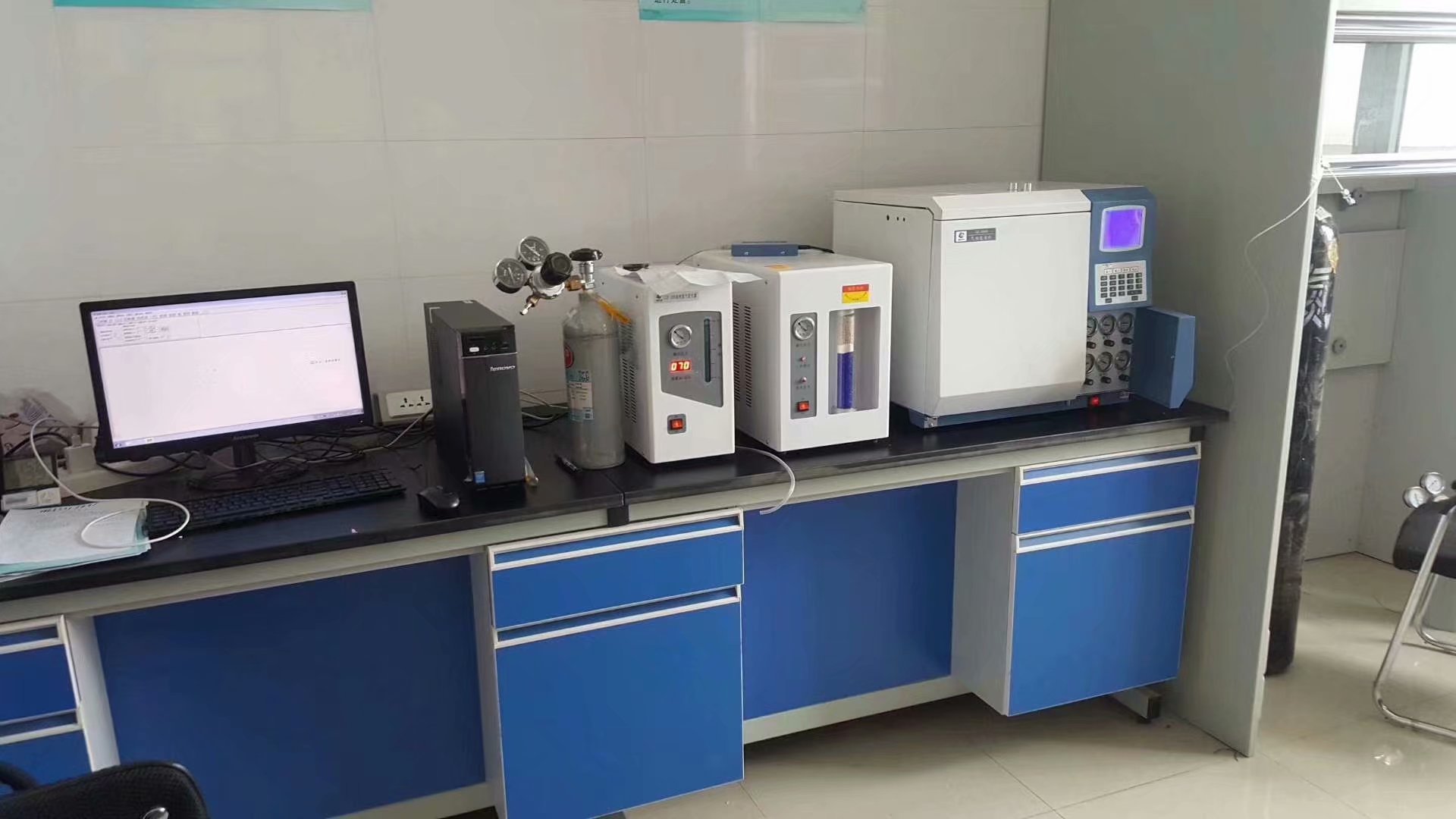

  變壓器油色譜儀基本配置及報價



  産 品 名 稱	數量	描    述	備  注
  主機	1台	網絡反控色譜儀，7寸彩色觸摸屏，大體積柱箱設計，一體化汽化室設計，雙柱雙氣路，雙重穩流設計，微機溫控，實時顯示六路溫控，升溫狀态，網絡（多達253路）數字信号輸出，故障自檢，過熱保護，定時開關機，可拆卸設計石英高溫噴嘴，30階31平台程序升溫、自動雙後開門系統（可聯接多個外部事件，适用于實時在線監控），自動點火
  色譜進樣器	1套	填充柱進樣器	用于微量進樣器注射進樣
  高靈敏度檢測器	3套	FID檢測器2套，TCD檢測器1套（可多倍放大）
  變壓器油測定色譜柱	3根	一根測定H2、CO、CO2，一根測定CH4、C2H4、C2H6、C2H2，還有一根為TCD參比氣	中性極性或弱極性
  Ni轉化爐	1套	用于将微量CO CO2轉化為CH4在FID中響應
  全自動振蕩器	1套	用于樣品油氣的收集
  标準氣體	1套	含國家規定的七組分溶解氣體，4L，含減壓閥
  配套配件	1套	小膠帽200個，雙向針頭10支， 5ml 100ml玻璃注射器各10支，1ml玻璃注射器2支，定量卡1個，不鏽鋼針頭1盒
  變壓器油色譜工作站	1台	用于色譜儀控制及數據通信	數字信号通信，電腦反控色譜儀的各種參數設置
  電腦和打印機	1套	含網卡即可，windows XP 或win7，32位系統
  氫氣發生器	1台	産生高純氫氣（含量可達99.995%）	也可以采購氫氣鋼瓶（含減壓閥）
  空氣發生器	1台	産生三級無油壓縮空氣	也可以采購空氣鋼瓶（含減壓閥）
  氮氣鋼瓶及減壓閥	1瓶	99.999%氮氣 40L
